Šrouby jsou velkou skupinou mechanických upevňovacích prvků se závitovými hřídelemi určenými ke šroubování do dílů. To zahrnuje vruty do dřeva a samořezné šrouby, které mají kuželové hřídele s ostrými závity určenými k řezání spojovacích závitů na upevňovacích dílech. Jeho součástí jsou i strojní šrouby, které jsou spíše šroubům podobné, ale jejich celý dřík bývá závitový.
produkty
Způsob identifikace a bezpečnostní opatření terminálu

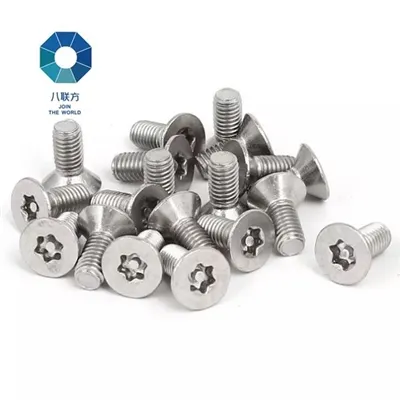

Různé typy šestihranných šroubů
Cage Clamp Terminal Block
Zápustný ocelový hřeb se závitem
Pozinkovaný ocelový těsnící šroub pro elektroměr
Nylonová šroubovací svorkovnice PA66
Kombinované šrouby Výhoda
Hpb 59 mosazná svorkovnice
Šrouby a šrouby se někdy dělí podle účelu. Podle těchto definic šroub prochází otvorem bez závitu v části a je zajištěn maticí, zatímco šroub lícuje s otvorem se závitem v jedné z připevňovaných částí. V praxi se tato definice striktně neuplatňuje. Termín "šroub" se obecně používá pro spojovací prvky, které nejsou samořezné a pouze část hřídele je opatřena závitem. Spojovací prvky, které jsou samořezné nebo mají závit na celé hřídeli, se často nazývají šrouby.
Šrouby obvykle spoléhají na tření v závitech, aby zůstaly bezpečně utaženy. U samořezných šroubů způsobuje největší tření radiální rozšíření otvoru. U strojních šroubů je tření primárně způsobeno kroutícím momentem působícím na hlavu a axiální silou vytvořenou následným napětím ve šroubu v kombinaci se stlačením součásti. Strojní šrouby lze alternativně nebo dodatečně zabránit uvolnění pomocí pojistných matic nebo lepidla pro zajištění závitů.
Strojní šrouby
Strojní šrouby mají standardní závit na rovnoběžné ose a jsou určeny k zašroubování do závitového otvoru v dílu. Lze je použít i s ořechy. Nejběžnějším typem strojního šroubu je šestihranný šroub, který je velmi podobný šestihrannému šroubu, ale bez dříku. Existuje mnoho typů strojních šroubů pro specifické aplikace, často s různými tvary hlavy:
Šroub se zápustnou hlavou: Kuželová hlava navržená tak, aby byla zapuštěna tak, aby lícovala s povrchem součásti, s a.
Šroub s válcovou hlavou: Hlava ve tvaru sudu s objímkou navrženou tak, aby zapadla do zapuštěného otvoru.
Šrouby s válcovou hlavou: šrouby s klenutou hlavou s pouzdry
Šroub s plochou hlavou: Stavěcí šroub, který má závit na celém svém vnějším povrchu a nemá hlavu, což umožňuje jeho úplné zašroubování do otvoru, aby se zajistila část pod otvorem.
Šrouby s vnitřním šestihranem mohou mít mnoho různých typů. Pořadí tvarů hlavice a objímky uvedené v názvu se může lišit. Některé z nejběžnějších typů zásuvek jsou:
Šestihranná zásuvka nebo "Inbusový klíč"
křížová hlava
Thorz
rýžové slovo
Strojní šrouby jsou odstupňovány podle jejich pevnosti pomocí stejného systému jako šrouby, přičemž dvě čísla jsou oddělena tečkou. První číslo je mez pevnosti v tahu (UTS) v MPa dělená 100 a druhé číslo je poměr meze kluzu k UTS. Běžné známky jsou 5,8, 8,8 a 10,9. Například šroub třídy 8.8 má UTS 800 MPa a mez kluzu 80 % této hodnoty (640 MPa).
Samořezné šrouby (včetně vrutů do dřeva)
Samořezné šrouby jsou termín obecně používaný pro šrouby, které řežou závity do plechu, ačkoliv šrouby do dřeva a plastové šrouby obecně jsou také samořezné šrouby. Tyto typy šroubů mají obvykle ostrý hrot a ostré závity na kuželovém hřídeli. Mohou mít stopku bez závitu, jako šroub. Mezi běžné typy patří:
vruty do dřeva
Samořezné šrouby
Šrouby se čtyřhrannou hlavou: Jedná se o velké samořezné šrouby se šestihrannou hlavou, které umožňují vysoký krouticí moment při instalaci. Je matoucí, že se to velmi liší od vozíkového šroubu, což je strojní šroub s klenutou hlavou a čtyřhrannou stopkou.
